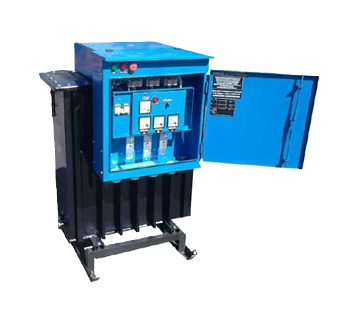

Трансформаторная подстанция КТПТО-80/0,38У1, автоматический режим

КТПТО-80/0,38У1 в автоматическом режиме — трансформаторная подстанция мощностью 80 кВА для электрического прогрева бетона и мерзлого грунта на строительных объектах.
Оборудование преобразует напряжение трёхфазной сети 380 В в пониженное напряжение для питания нагревательных контуров и позволяет поддерживать заданный режим прогрева без постоянного ручного переключения оператором.

Подстанция рассчитана на работу с системами электропрогрева бетонных конструкций при монолитном строительстве. Она может применяться при устройстве фундаментов, стен, перекрытий, колонн и других конструкций, когда необходимо компенсировать влияние отрицательных температур и создать условия для нормального набора прочности бетона.
Также оборудование используется для прогрева мерзлого грунта.

КТПТО-80 подключается к сети 3×380 В, 50 Гц.
На стороне низкого напряжения предусмотрено пять ступеней напряжения холостого хода: 55, 65, 75, 85 и 95 В.
Такой диапазон позволяет выбирать рабочий режим в зависимости от параметров конкретной схемы прогрева, длины и сопротивления нагревательных проводов и объёма бетонной конструкции.
При напряжении 55–65 В ток на стороне низкого напряжения достигает 520 А, при 75–95 В — до 471 А.

Главное отличие этой модификации — автоматический режим управления.
В составе оборудования предусмотрен шкаф управления с датчиком температуры.
Автоматизация позволяет контролировать процесс прогрева по заданным параметрам и снижает необходимость постоянного ручного вмешательства.
Это особенно удобно при длительном прогреве бетонных конструкций, когда температура должна поддерживаться в заданных пределах.

При этом конструкция КТПТО позволяет использовать оборудование непосредственно на строительной площадке. Подстанция рассчитана на эксплуатацию на открытом воздухе или под навесом при температуре окружающей среды от −40 до +10 °C и на высоте до 1000 м над уровнем моря.
Степень защиты оборудования — IP22.

Мощность 80 кВА и выходной ток до 520 А позволяют использовать КТПТО-80 для организации значительных по объёму систем электропрогрева. При подборе режима необходимо учитывать объём бетона, температуру окружающей среды, характеристики нагревательных проводов и принятую технологическую схему прогрева.

Габариты подстанции составляют 1000*1000*1400 мм, масса — около 580 кг.
Конструкция предусматривает салазки для перемещения оборудования и размещения на строительной площадке.

КТПТО-80/0,38У1 в автоматическом режиме подходит для строительных организаций, выполняющих зимнее бетонирование и электропрогрев грунта.
Автоматизация управления особенно удобна при продолжительной работе установки, поскольку позволяет контролировать температурный режим без постоянного ручного переключения ступеней.
